倍加福安全栅在石油化工行业的运用
发布时间:2012-11-6 浏览次数:4930
安全栅是接在本质全电路和非本质安全电路之间。将供给本质安全电路的电压或电流限制在一定安全范围内的装置......
  • 详细介绍
  •
  • 订购热线
  • 021-56503715 36359826
      安全栅是接在本质全电路和非本质安全电路之间。将供给本质安全电路的电压或电流限制在一定安全范围内的装置。在如燃气公司和化工厂等一些特殊的工业现场,不但需要两线制传输,既提供配电电源又有信号隔离功能,同时还具有安全火花防爆性能,可靠的遏制电源功率、防止电源、信号及地之间的点火,限流、降压双重限制信号及电源回路,把进入危险场所的能量限制在安全定额范围内。

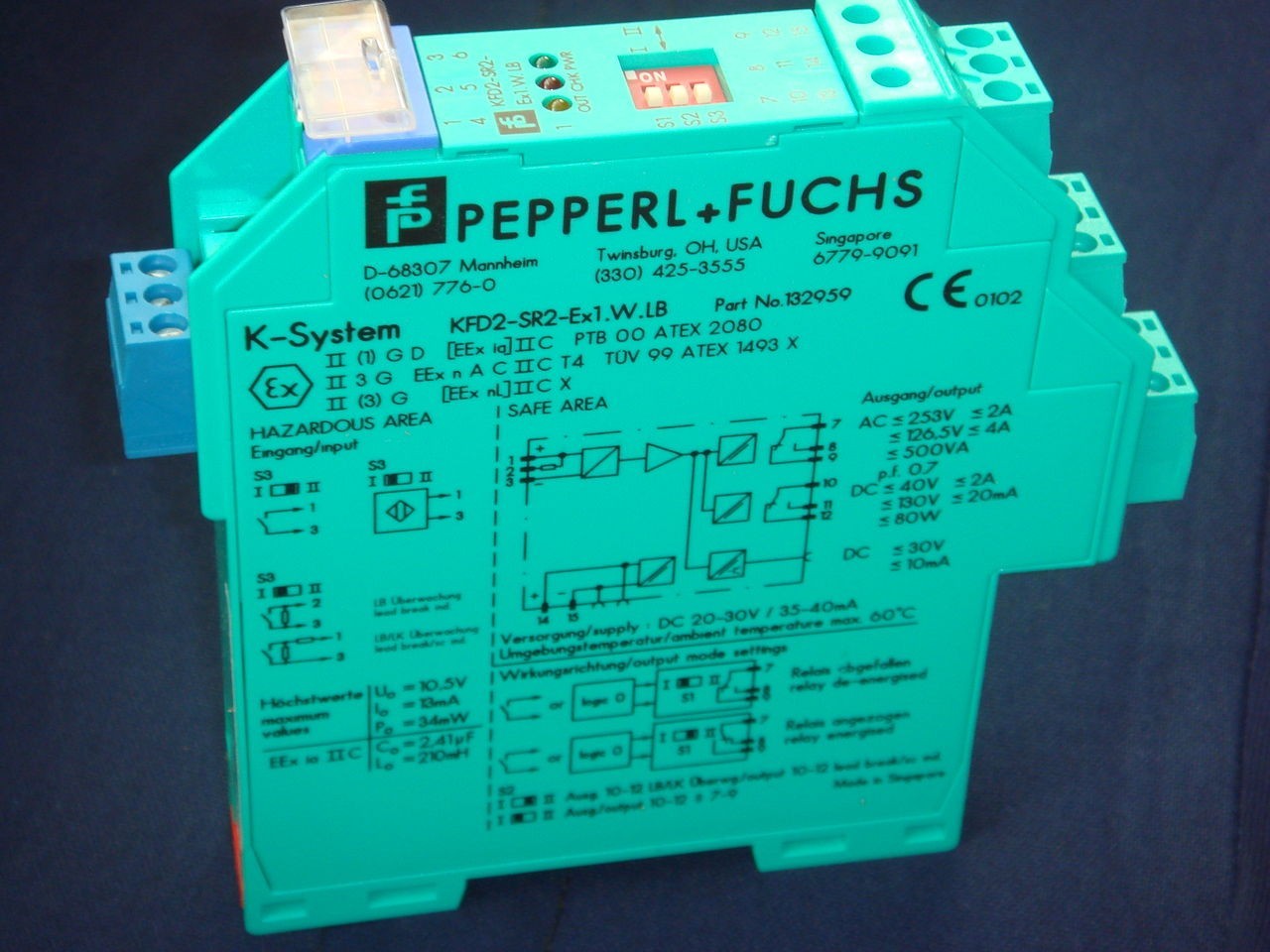

 倍加福安全栅

 安全栅的结构图

 P+F倍加福安全栅

 安全栅的结构图


      众所周知,化工企业属于高危企业,在生产运行中易发生爆炸等重大事故。在现场同时满足下列3个条件时,爆炸就会发生:①易爆物质如易爆气体;②氧气;③引爆源,如足够能量的火花或足够高的物体表面温度。这就是所谓的爆炸三角形原理

 爆炸三角形原理

 爆炸三角形原理

      根据爆炸三角形原理,消除上述3个条件中的任何一个就能防爆。而氧气是难以控制的,所以,控制易爆物质和引爆源为两个最常用的防爆方法。安全栅技术是针对控制引爆源的原理而产生的。所谓控制引爆源就是人为地消除引爆源,即消除足以引爆的火花,又消除足以引爆的仪表表面温升,即利用安全栅技术,将提供给现场仪表的电能量限制在既不能产生足以引爆的火花,又不能产生足以引爆的仪表表面温升。依照国际标准和中国国家标准,当安全栅安全区一侧所接设备发生任何故障(电压不超过250 V)时,本质安全防爆方法能确保现场的防爆安全。对于仪表检测和控制回路而言,要保证现场安全就要限制现场能量,这就意味着要限制电压和电流。又由于电容和电感能够存储和释放能量,因此电容和电感也需限制。国际标准和中国国家标准中给出的常用电能量引爆曲线有电压电流引爆曲线、电压电容引爆曲线和电流电感引爆曲线等。根据这些曲线,再考虑1.5倍的保险系数,人们便可以确定在涉及某类气体时,对指定回路的电能量限制参数。例如,涉及ⅡC类气体(如氢气)时,对标称24 V(DC)供电的回路(如变送器、电气转换器、电磁阀等)通常设定限压值为28V。依此限压值查电压电流引爆曲线,并考虑1.5倍的保险系数,可确定此时的限流值应为119 mA。对到达现场能量的限制就可以通过安全栅来完成。
      安全栅又称安全限能器,是本安系统中的重要组成部分。安全栅主要有齐纳式安全栅和隔离式安全栅两大类。齐纳式安全栅的核心元件为齐纳二极管,限流电阻及快速熔断丝。隔离式安全栅不但有限能的功能,还有隔离功能,它主要由回路限能单元,信号和电源隔离单元、信号处理单元组成。安全栅的主要功能为限流限压,保证现场仪表可得到的能量在安全范围内。

 倍加福防爆安全栅

 P+F倍加福防爆安全栅

      石油化工行业是目前在自动化产品使用的领域中比较广泛的行业之一,在石油化工行业,主流的自动化产品,比如DCS,PLC,控制阀以及各种现场仪表都会大量的得到运用,但是各个仪表之间以及仪表与现场的设备之间的连接和安全需要细致的保护措施,于是,近几年,安全栅在石油化工中得到广泛的运用。长期与我司的合作的部分客户名单有中曼石油,大庆石油技术开发有限公司,华北石油机械厂、大连大化石油化工有限公司等。
